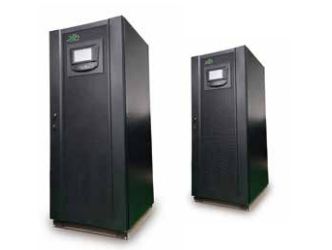

3H工频在线式UPS 三进三出 160~250KVA
时间：2022-04-27 11:18:59
3H工频在线式UPS 三进三出 160~250KVA应用领域：
》工业应用保护
》交通、电力、医疗、场馆等重要机构电源保护
》大型IDC中心
》金融证券数据中心
》通信网管中心
产品描述：
超大功率工频变换在线式UPS电源是针对中国电网环境和高端用电场所要求研发的新一代三进三新产品。系统采用在线式双变换拓扑架构设计，先进DSP控制技术，配合最新大功率IGB及SCR在稳定、可靠、高效的数字技术基础上，设计出的集数字化、信息化、网络化为一体的大容量大功率纯正弦波智能化UPS.
产品特性：
◆ 设计先进
在线式双变换设计完全隔离市电或发电机各类电网污染对负载产生影响零相移输出隔离变压器，减少零地电压和负载谐波电流对逆变器影响，带三相100%不平衡能力强，带冲击性负载能力强。
◆ 高功率因数
输出功率因数达0.9，负载兼容性高，输入功率因数达0.95（带输入滤波器），电能利用率高。
◆ DSP全数字化控制
双DSP数字化控制，系统更稳定可靠。环境适应性强，输入电压范围宽，避免频繁切换至电池供电方式。输入频率范围宽，可稳定接入各种燃油发电机适应恶劣电网环境。
◆ 过载能力强
超强输出过载以及短路能力（5秒），确保系统稳定性以及极限状态下系统安全。
◆ 先进电池管理
采用先进的电池管理技术，匹配电池特性，具有温度补偿功能，延长电池使用寿命。电池放电时间预测，电池定期自检。独特配有电池开关状态采集、检测及控制能力。
◆ N+X并联冗杂设计
可6台直接并机，支持同系列不同型号并机，根据业务发展进行在线升级和扩容，最大限度保护投资。
◆ LBS同步功能
具备LBS同步功能，实现两套独立UPS系统同步，提高系统可靠性。
◆ 兼容发电机运行
Power Walk in缓开功能，减少系统启动的冲击电流，降低并机对发电机容量的需求。
◆ 智能风扇调速
通过软件采样和计算，根据内部温度和负载大小自动调节风机转速，有效降低噪音，延长风机使用寿命，节省能源。
◆ 直流启动功能
可以直接使用电池进行启动，方便用户使用。
◆ 功率器件准模块化设计
逆变采用基于IGBT的先进SPWM技术，整机功率器件，包括整流和静态开关以及逆变模块等分别设计和独立的散热器上，结合前维护的结构设计，有利于安装和现场维护。
◆ 来自自启
具有记忆提供自动开机功能，当电池放电终止时，等市电恢复时，会自动开启。
◆ 大屏LCD显示
ARM独立控制中/英文LCD(30KVA以上为7寸大屏）菜单和数据显示，实时记录UPS工作状态，参数信息等，方便用户管理。
◆ 保护措施全面
开机自诊断功能、短路、逆变器过温、电池欠压、电池过充、浪涌等保护。
◆ 供电模式灵活
除常规的几种模式外，提供联合供电模式、ECO模式、自动开机模式以及频率变换模式。
◆ 灵活的组网监控模式
标配R232/R485通信接口，可选配SNMP/JBUS/MODBUS干接点卡，灵活组网，对UPS进行实时管理。
◆ 丰富可选配件
谐波滤波器/旁路均流感器/C级防雷箱/并机电缆/负载同步（LBS）电缆/SNMP/JBUS/MODBUS/干接点卡。电池接地故障组件/电池温度传感器/UPS机房信号适配器。
技术参数：
| 工频在线塔式（160-250KVA ） | 3H-C3-160K | 3H-C3-200K | 3H-C3-300K | 3H-C3-400K | 3H-C3-500K | |||||
| 额定容量（KVA/KW) | 160/144 | 200/180 | 300/270 | 400/360 | 500/450 | |||||
| 输入规格 | ||||||||||
|
主 路 输 入 |
额定输入电压（Vac） | 380/400/415 | ||||||||
| 输入电压范围（Vac） | ±25% | |||||||||
| 相数 | 三相五线（3L+N+PE) | |||||||||
| 输入频率范围（Hz） | 45-65 | |||||||||
| 输入功率因数 | ＞0.95（加滤波器） | |||||||||
|
旁
路 输 入 |
额定输入电压（Vac） | 380/400/415 | ||||||||
| 输入电压范围（Vac） | +10%,+15%,+20%(可设)；-10%，-20%，-30%（可设） | |||||||||
| 相数 | 三相五线（3L+N+PE) | |||||||||
| 旁路同步跟踪范围（Hz） | ±2%（±0.5%，±1%，±2%，±3%可设） | |||||||||
| 输出规格 | ||||||||||
| 电压（Vac） | 380/400/415±1% | |||||||||
| 输出功率因数 | 0.9 | |||||||||
| 频率（Hz） | 自动跟踪旁路频率 | |||||||||
| 波形 | 正弦波THD＜1%（纯线性负载） | |||||||||
| 切换时间（ms） | 0 | |||||||||
| 整机效率 | ≥93% ≥95% | |||||||||
| 过载能力 | 105%~110%：60min转旁路；110%~125%：10min转旁路；125%-150%：1min转旁路；＞150%：10s转旁路 | |||||||||
| 电池 | ||||||||||
| 电池电压（Vac） | 标准384/(396/408可定制) | |||||||||
| 环境 | ||||||||||
| 工作温度(℃) | -10~40 | |||||||||
| 存储温度(℃) | -25~55（不含电池） | |||||||||
| 相对湿度 | 0-95%（无凝霜） | |||||||||
| 工作海拔高度 | ＜1500m,超过时按照GB/T3859.2规定降额使用 | |||||||||
| 噪音（dB） | ＜65 ＜ 70 ＜ 75 | |||||||||
| 其他特性 | ||||||||||
| 告警功能 | 输出过载、市电异常、UPS故障、电池欠压等 | |||||||||
| 保护功能 | 输出短路、过载、过温、电池欠压、输出过欠压、风扇故障告警 | |||||||||
| 通信功能 | 标配：RS232/RS485可选：SNMP/JBUS/MODBUS/干接点 | |||||||||
| 机械特征 | ||||||||||
| 尺寸（W*Hmm） | 1035*850*1800 | 1440*990*1900(6P)/1760*990*1900(12P） | ||||||||
| 净重（kg） |
1200(6P)/1750(12P) 1400(6P)/1880(12P) 1750(6P)/2550(12P) 2000(6P)/3000(12P) 3600(12P) |
|||||||||
| 执行标准 | YD/T1095-2017 | |||||||||
