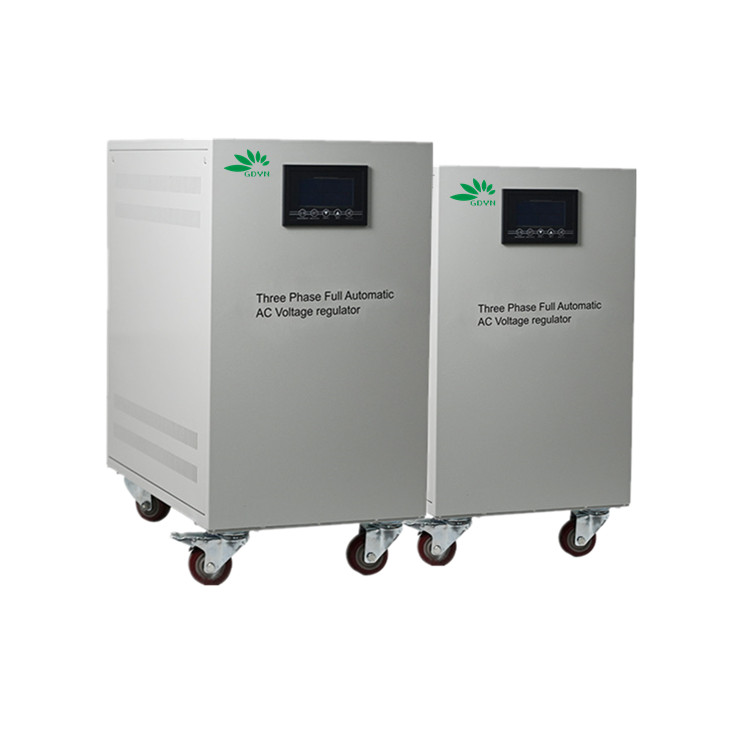

3H-SVC高精度全自动交流稳压器

3H-SVC高精度全自动交流稳压器

产 品 简 介
本系列交流稳压电源，是当前最广泛运用的一种电源产品，它具有体积小、重量轻、效率高、运用性广、可靠性高等优点。产品有单相、三相等各种规格，运用于需要稳定供电的用户设备：如计算机、复印机、空调器、激光切割机、数控机床、冷气机、冰箱、程控电话、医疗仪器、音响系统和照明电路等，是工业生产、科研试验和家用电器等所需的一种性能价格较为理想的交流稳压电源。

工 作 原 理
    本系列稳压电器，是由调压电路、控制电路及伺服电机等组成，当输入电压或负载变化时，控制电路进行取样、比较、放大，然后控制伺服电机转动，使调压器电刷的位改变，从而保持输出电压的稳定。

    本产品小功率的稳压电路为自耦式（见附图1），自耦变压器有两层线圈，内线圈抽头为输出电压110V，外线圈抽头为输出电压220V，输入电压接在滑动的碳刷上。输出电压通过取样变压器接到控制电路板（见附图3），当输出电压低于或高于规定（220V）时，控制电路使伺服电机M带动碳刷，使输出电压重新调整恢复到规定值。

    本系列单相5KVA、三相15KVA以上功率的稳压器为补偿式（见附图1），补偿电路由接触调压器T₂和补偿变压器T_B组成，调压器接在稳压器输出端，滑动碳刷电压U₂接到补偿变压器一次线圈，周到次线圈感应产生补偿电压U_B，串连在主电路，因此输出电压U₂等于输入电压U1与补偿电压U_B矢量之和。
U₂ = U₁ + U_B
    如果输入电压改变，输出电压敢随之改变（见附图2），通过控制电路、伺服电机来带动碳刷，改变补偿电压，实现输出电压的自动稳定、伺服电机来带动碳刷，改变补偿电压，实现输出电压的自动稳定。
    本系列三相稳压电源，为三套单相稳压电源组合，采用分相独立调节结构，稳定可靠、使用方便，能有效地消除由于电网或负载变化而引起的三相不平衡对电器设备的影响。

技 术 参 数


 规 格 型 号

  应 用 范 围
   产品可广泛应用于办公设备、测试设备、医疗设备、工业自动化设备、家用电器、照明系统、通讯系统网吧等。
