交流远输智能中继电源
时间：2022-04-27 11:18:48
供电线路长，电压低怎么办？为您解决行业痛点---------智能中继电源
220V/380V远距离供配电设备--------智能中继电源
220V/380V电压低怎么解决？-------智能中继电源，质量信得过
1、颠覆传统技术，解决低压远供（远输）行业痛点
2、节省工程投资
3、优化了工程施工和设计方案
4、安全、智能、节能
一、序言
- 在现实生活和生产场所，由于用电设备远离电源点，输电线路长，线路末端电压过低，造成电气设备损坏或不能正常工作的情况时有发生。为了解决末端电压过低的问题，大部分用户或供电部门目前大多是采取加大输电线缆截面积或增建变配电所的方案处理，但这样都会大幅增加投资！在某些特殊场所如航空航天车间、矿山隧道、海底隧道、穿山长隧道、地铁长盾构区间、偏远乡村通信基站/村庄/岛屿、高速公路、大型工矿企业车间等，即使不惜成本，在技术上也受到诸多限制。针对“长距离低压输电”这一困扰行业的“痛点”，我司技术人员成功研发了“交流远输智能中继电源”，为行业内技术专家在确定长距离输电方案时，增加了一种可选方案。配置“交流远输智能中继电源”的输电方案，在降低投资成本的同事，还能降低设备运行过程中的线路损耗。
3H交流远输智能中继电源系列产品，是专门针对供电线路长、末端电压过低而研发、其中包含电压补偿、提升、隔离、滤波等单元、多功能一体的智能解决低电压方案设备，它融合了节电技术、智能电压平衡与提升技术、动态滤波与功率因数补偿技术、微电脑磁平衡技术、智能电力远程监控技术等。
3H内部主要元器件如磁平衡线圈采用H级绝缘、微处理器芯片及相应电子电路采用无触点封装等，环境适应性强，可靠性高。
三、产品介绍
1、主要功能
◆升压远输

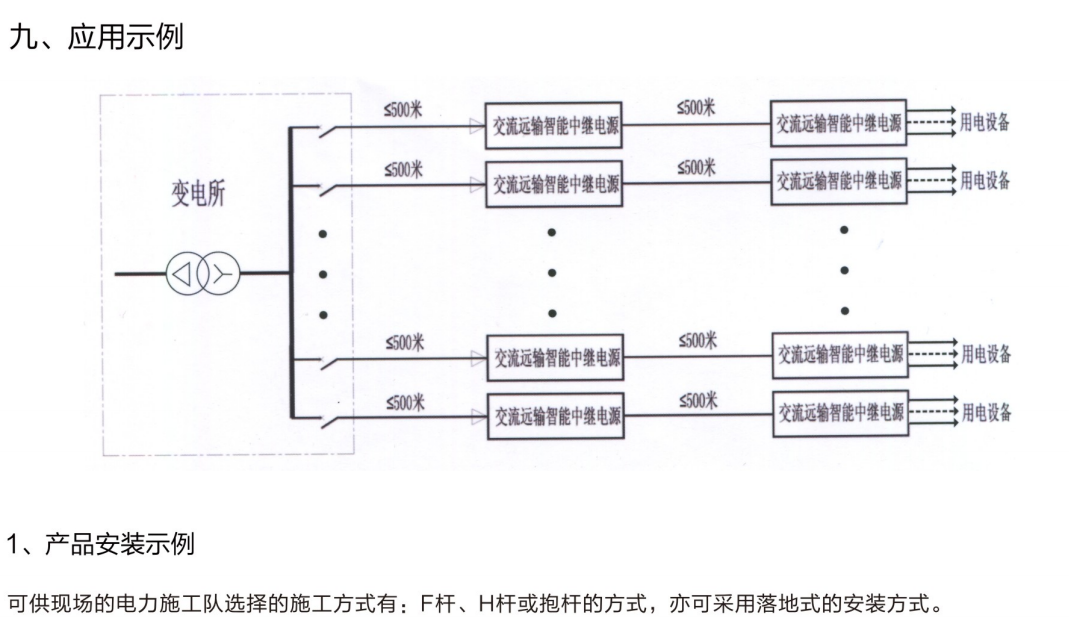

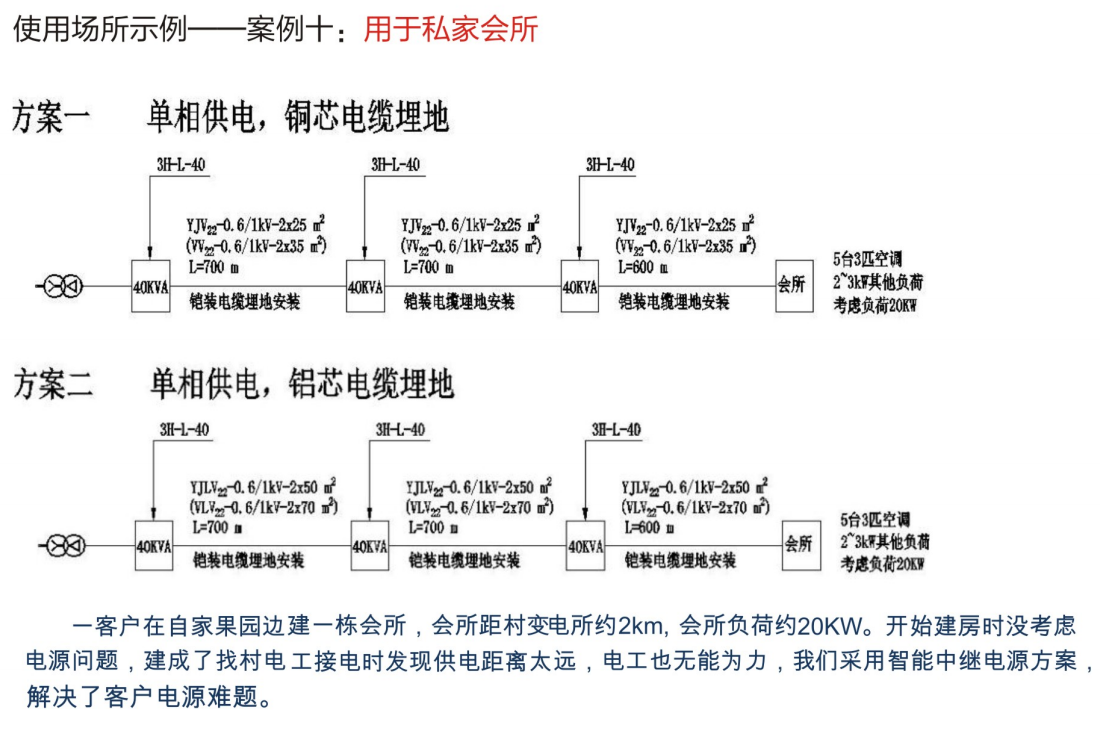

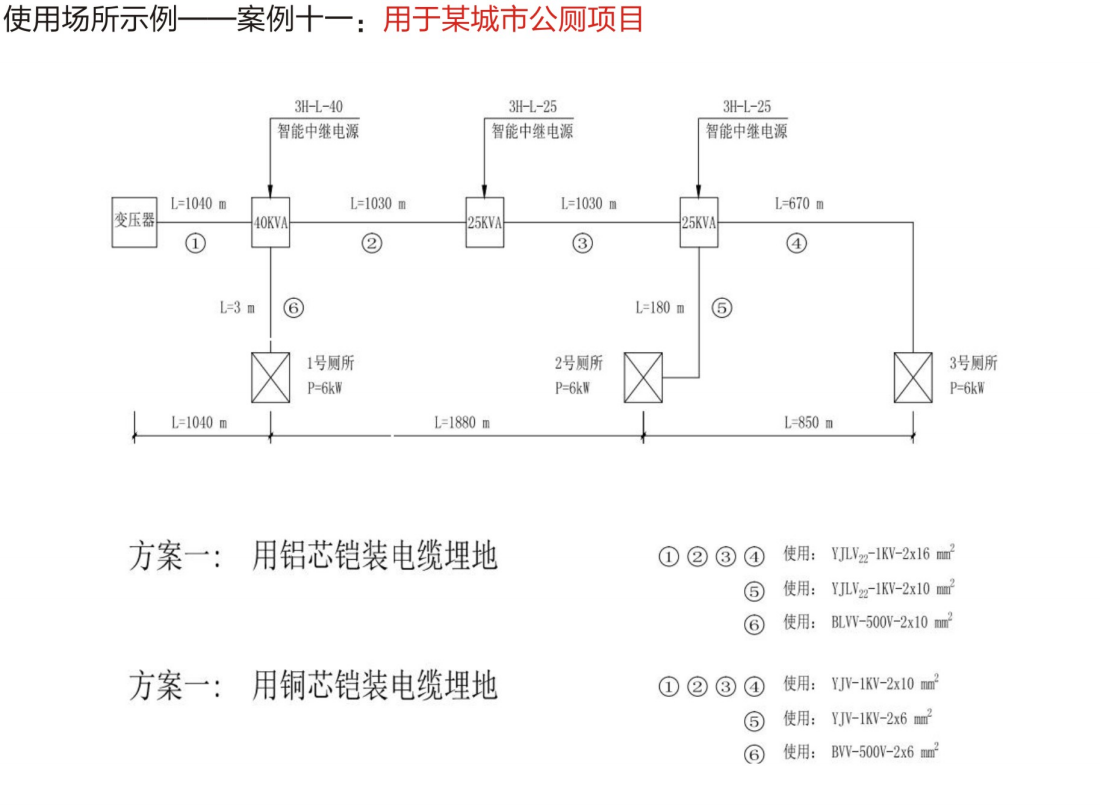

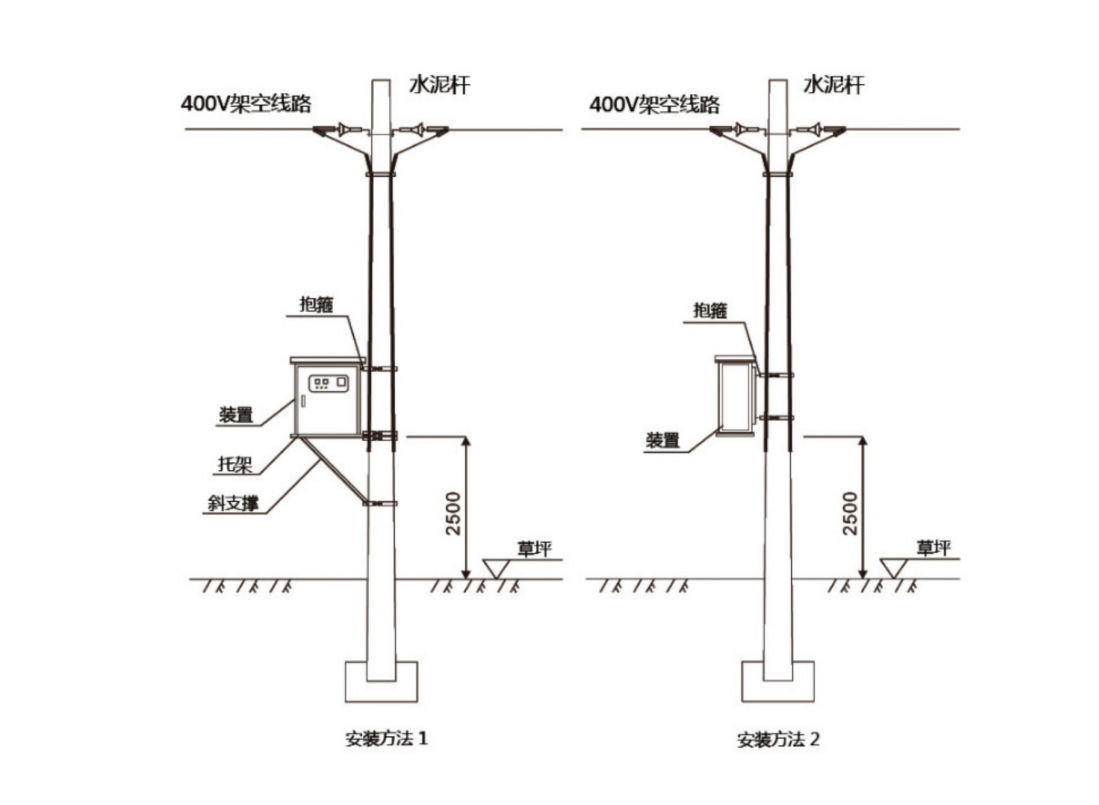

每台智能中继电源供电距离建议不超过500m，可链式安装。一般建议安装在供配电线路“等分”位置，可自动检测安装点位置线路电压和线路末端电压，通过闭环控制的方式自动补偿平衡和提升末端电压，使末端电压基本保持在设定电压值附近。特殊情况，订货时请特别说明。
◆节能降耗
低电压的特点之一是在远距离输送过程中电压下降迅速，而随着末端电压下降回路电流会相应升高。输电线的损耗与电流的平方成正比，因此，保持末端电压在额定电压值附近，能有效减少输电线路上的电能损耗。
◆旁路控制
一旦智能中继电源内部升压系统故障或末端电压异常，则自动旁路，保持主供电线路通畅。
◆智能控制
可通过内置RS485与RS232、R J45通讯接口，接受上位计算机网络检测，也可脱离上位机独立自动运行。
◆多重内部保护
内设过载、过压、欠压、短路、缺相、相序、过温保护。
◆多路电量采集
3路（电压、电流、无功功率、功率因数）、总电量累计，可本地显示也可通过内部网络由监控中心采集。
◆功率因数补偿
可配功率因数补偿电容（可选）。
◆谐波滤除
可抑制用电系统产生的大部分瞬变与浪涌，消除谐振波，清洁电网，减少耗能。
2、产品系列及使用场所
①产品系列
3H交流远输智能中继电源产品分为3H-T系列、3H-L系列、3H-S系列。

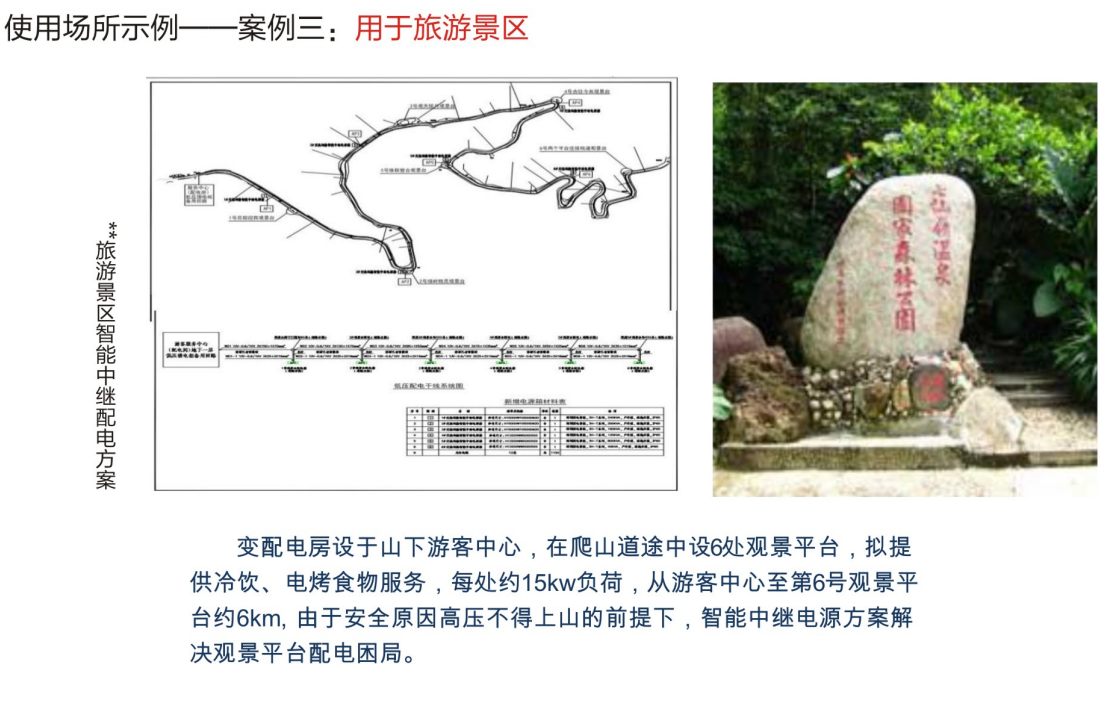

②适应场所

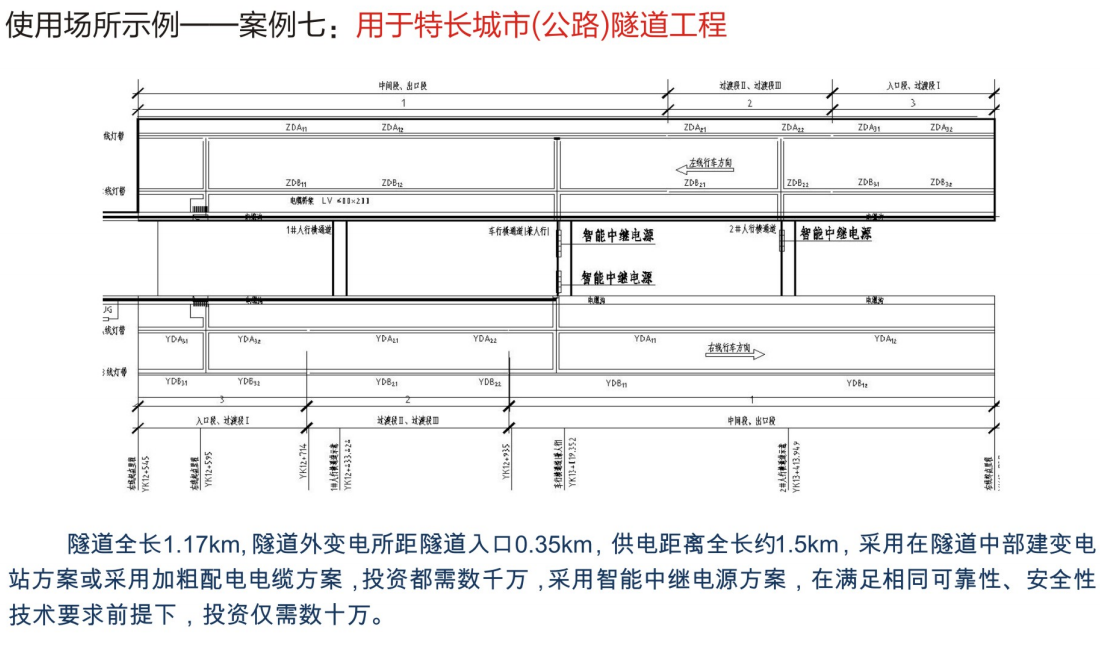

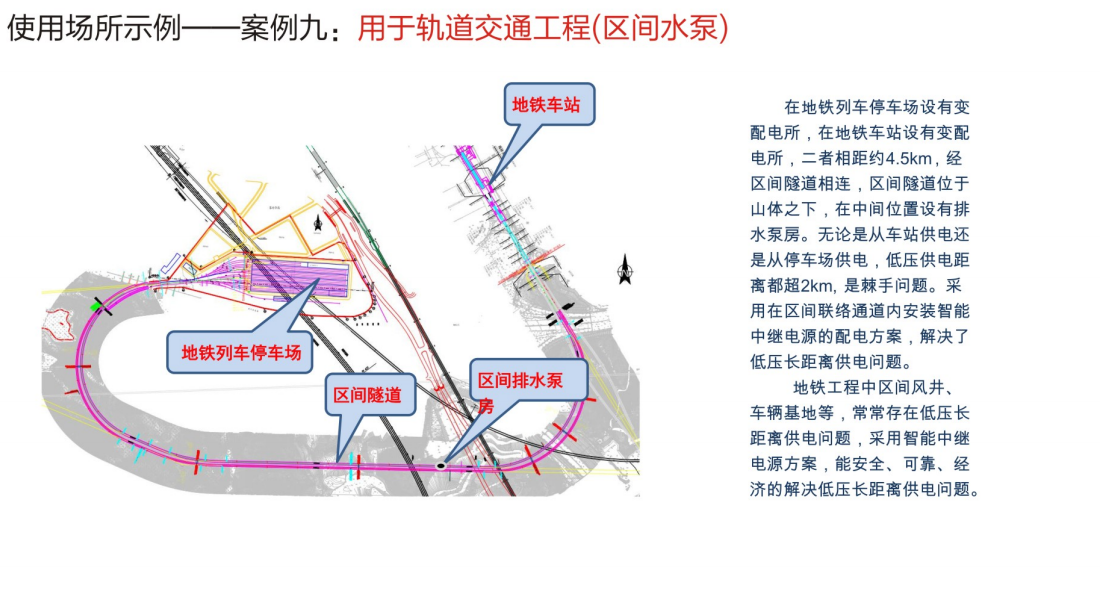

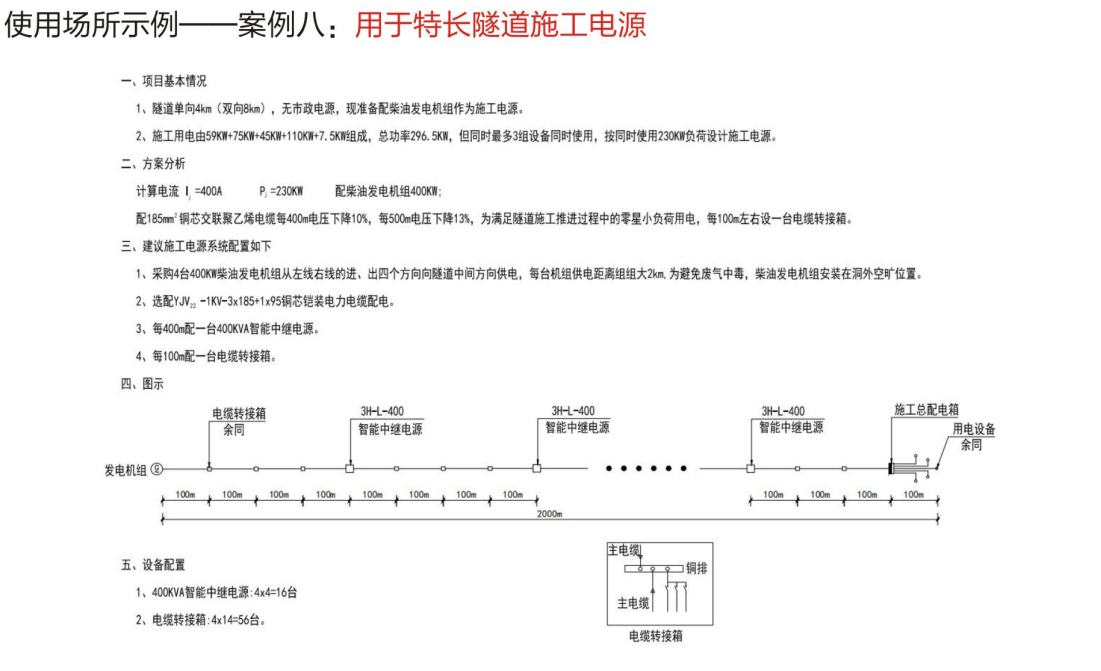

3H-T系列：应用在对防火要求特高的场所，如矿山隧道、地铁、航空航天车间等；

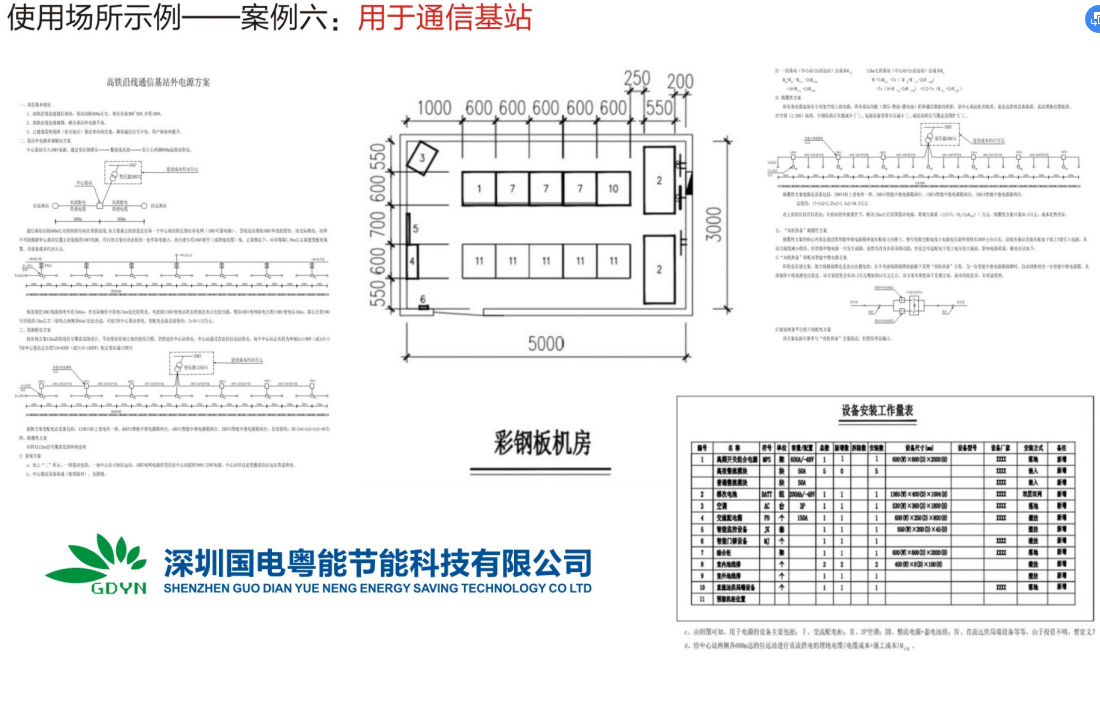

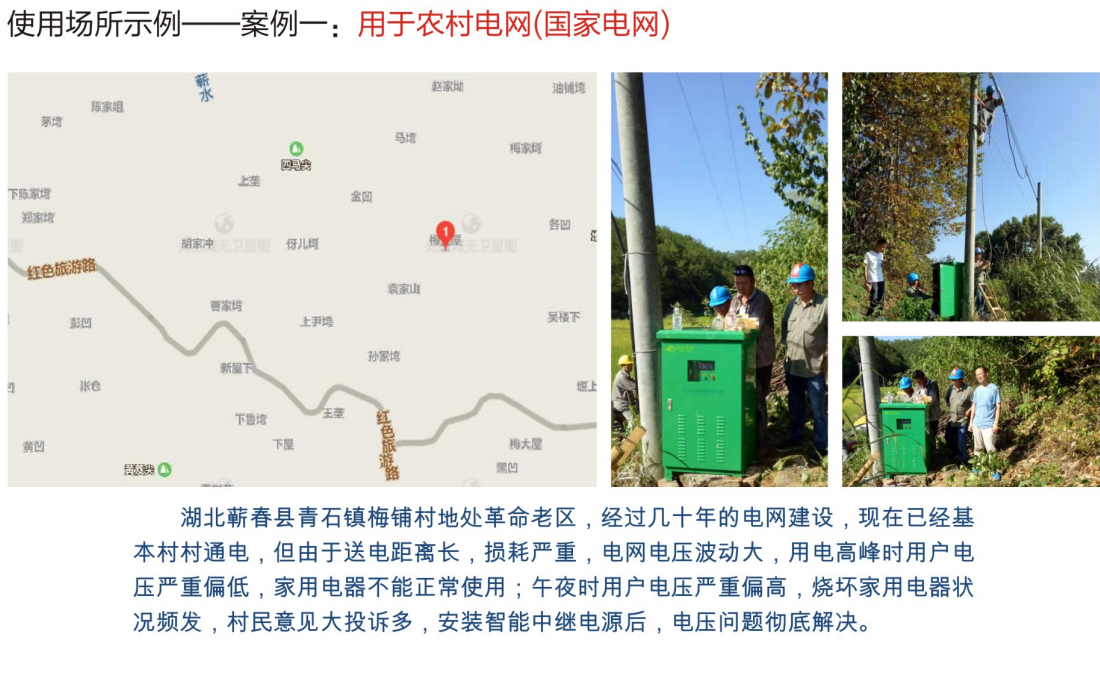

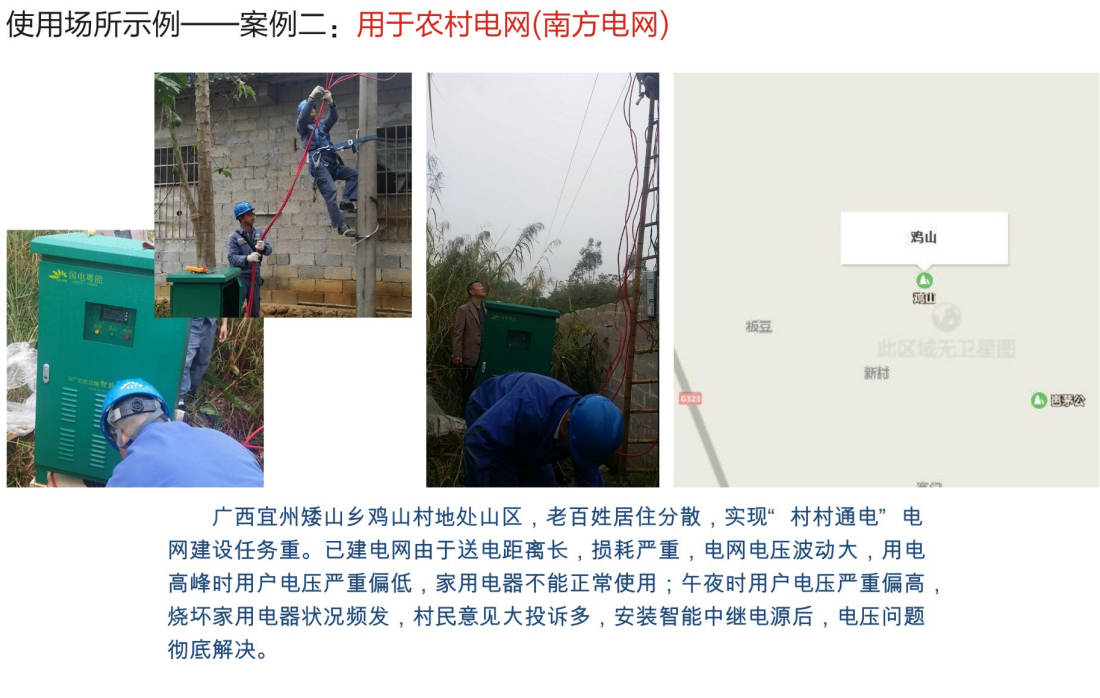

3H-L系列：应用在低压电网、通信基站、高速公路等；
3H-S系列：应用在使用安全电压（36V）的场所，如潮湿工作场所、地下电缆夹层、铁路列车检修基坑、大型养殖牧场等。
四、产品结构及原理

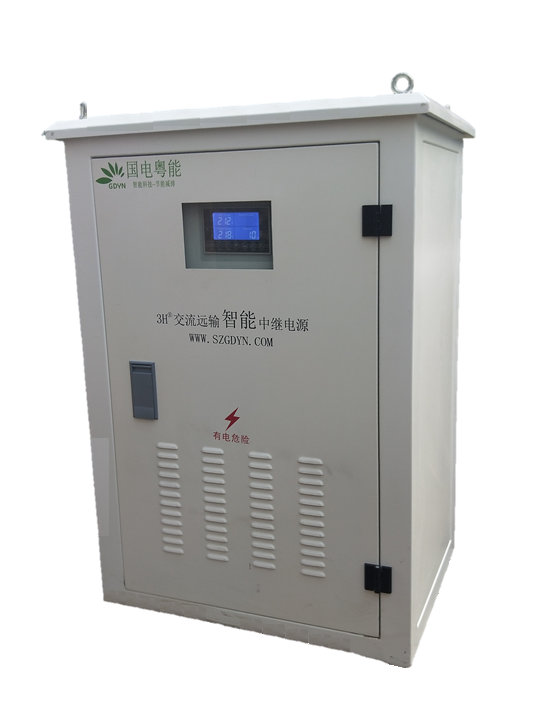

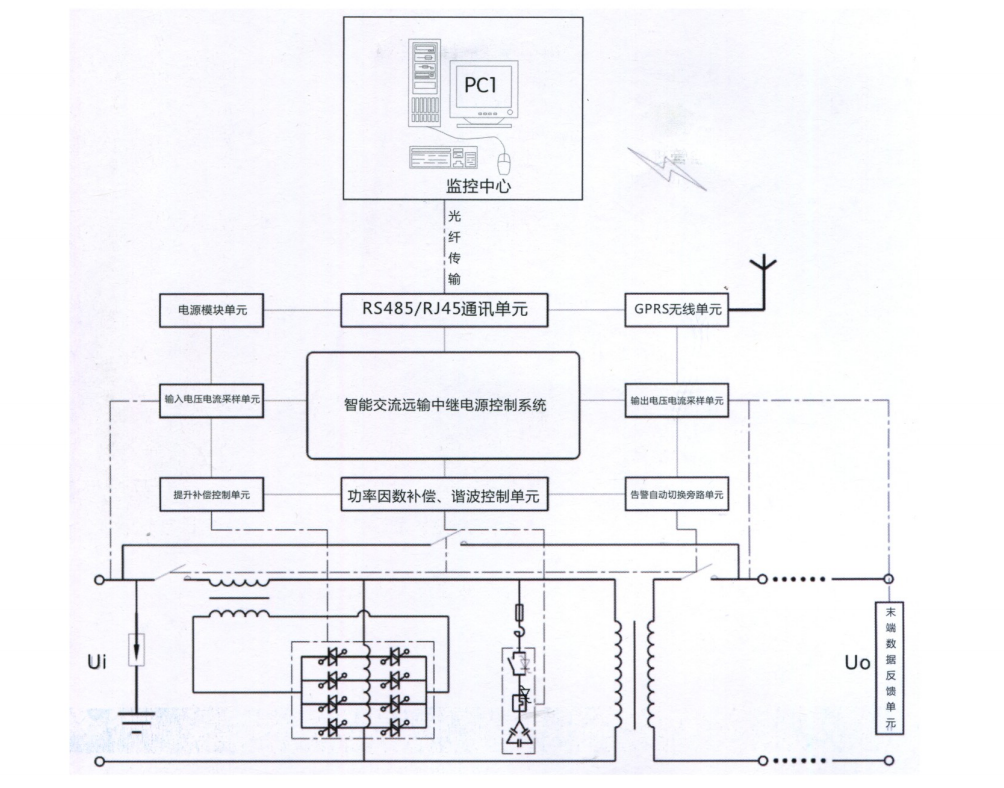

本产品由多行特殊磁平衡装置和无触点电子电路组成，同时机内还集成相位调整单元、电压补偿提升平衡单元、电力隔离滤波单元、功率因数补偿单元、浪涌因数补偿单元、浪涌保护单元、远程监控及末端数据反馈单元等。产品系统和结构原理如下：
电压补偿提升平衡单元主要由补偿电路、调压电路、控制电路、输入采样电路、输出控制电路、保护电路、旁路电路等单元组成。
其工作过程为：当输入电压波动或负载变化时，通过各采样电路获取线路末端反馈电压，经与基准电压进行比较判断，然后由微处理器输出控制信号，控制调压电路中相应的电子电路，使补偿电路产生极性和大小不同的补偿电压，从而达到修正输出电压的目的。同时， 微处理器还对保护电路进行控制，产生相应的动作。
2、电力隔离滤波单元
瞬变和浪涌是正弦交流波上的一种瞬时态的畸变，对微电子设备危害较大，安装本产品后，能抑制用电系统的大部瞬变与浪涌，消除谐振波，清洁电网，减少耗能。
3、功率因数补偿单元
对于感性负载，其功率因数一般为0.8左右，在线路上产生的无功损耗不容小觑，本产品可根据用户的需要安装功率因数补偿单元。
4、末端数据采集反馈单元
在输电线路末端安装“末端数据采集反馈单元”，将末端实时电量数据反馈给中心主控制系统，由内置智能控制系统实现对回路电压的闭环调控。
5、远程监控
本产品内置RS 485与RS232、R J45通讯接口，通过光纤或无线通讯网络与监控中心实现联网，接受监控中心对各类电量数据的远程监控。
五、功能特点
1、颠覆传统技术，解决低压远供（远输）行业痛点、
2、节省工程投资
3、优化了工程施工和设计方案
4、安全、智能、节能
六、规格型号
1、①3H-T单相系列
| 型号 | 外形尺寸（W*D*H）mm | 容量KVA |
| 3H-T-10 | 580*300*600 | 10 |
| 3H-T-15 | 580*300*600 | 15 |
| 3H-T-20 | 660*500*1000 | 20 |
| 3H-T-30 | 660*500*1000 | 30 |
| 3H-T-40 | 660*500*1150 | 40 |
| 3H-T-50 | 660*500*1150 | 50 |
| 3H-T-60 | 660*500*1150 | 60 |
| 型号 | 外形尺寸（W*D*H）mm | 容量KVA |
| 3H-T-20 | 600*400*1200 | 20 |
| 3H-T-30 | 600*400*1200 | 30 |
| 3H-T-40 | 600*400*1400 | 40 |
| 3H-T-50 | 600*400*1400 | 50 |
| 3H-T-60 | 600*400*1400 | 60 |
| 3H-T-80 | 800*430*1600 | 80 |
| 3H-T-100 | 800*430*1600 | 100 |
| 3H-T-120 | 800*430*1600 | 120 |
| 3H-T-150 | 800*500*1800 | 150 |
| 3H-T-180 | 800*500*1800 | 180 |
| 3H-T-200 | 800*500*1800 | 200 |
| 3H-T-250 | 800*600*2200 | 250 |
| 3H-T-300 | 800*600*2200 | 300 |
注：交流远输智能中继电源容量宜为末端设备容量的2倍
2、3H-L系列
| 型号 | 外形尺寸（W*D*H）mm | 容量KVA |
| 3H-L-20 | 493*240*491 | 20 |
| 3H-L-30 | 493*240*491 | 30 |
| 3H-L-40 | 652*350*680 | 40 |
| 3H-L-50 | 652*350*680 | 50 |
| 3H-L-60 | 900*450*1080 | 60 |
| 3H-L-80 | 900*450*1080 | 80 |
| 3H-L-100 | 900*450*1080 | 100 |
| 3H-L-120 | 900*450*1080 | 120 |
| 3H-L-150 | 900*450*1080 | 150 |
| 3H-L-180 | 1004*530*1300 | 180 |
| 3H-L-200 | 1004*530*1300 | 200 |
| 3H-L-250 | 1004*530*1300 | 250 |
| 3H-L-300 | 1004*530*1300 | 300 |
注：交流远输智能中继电源容量宜为末端设备容量的2倍
3、3H-S系列
| 型号 | 外形尺寸（W*D*H）mm | 容量KVA |
| 3H-S-1 | 260*220*300 | 1 |
| 3H-S-2 | 260*220*300 | 2 |
| 3H-S-3 | 360*280*650 | 3 |
| 3H-S-5 | 360*280*650 | 5 |
- 技术参数
| （1）产品型号 | 3H | （10）绝缘等级 | H级 |
| （2）额定容量 | 1-300KVA | （11）绝缘电阻 | 整机对地绝缘电阻＞5MQ |
| （3）相数 | □单相 □三相 | （12）绝缘强度 | 2500VAC/1min无飞狐放电，无击穿 |
| （4）输入范围 | □24V □330V □345V □360V以上 □±20% □±30% □±50% 其他； |
|
输出波形无畸变，无谐波增量 2倍额定电流 |
| （5）输出电压 | □36V □380V □390V □400V □420V 其他 | （15）显示方式 | LED/LCD显示 |
| （6）输出精度 | □±3% □±5% | （16）工作方式 | 长期连续运行 |
| （7）效率 | ≥98% | （17）保护功能 | 过载、过压、欠压、短路、缺相、相序、过问 |
| （8）频率 | 50HZ/60HZ | （18）散热方式 | 强迫风冷 |
| （9）响应时间 | ＜40毫秒 | （19）通讯接口 | RS485/RS232/R J45 |
①根据负载的工作电压，选择交流远输智能中继电源的额定输出电压；
②根据负载工作电压的允许波动范围，选择交流远输智能中继电源的输出精度；
③根据使用现场电网电压的波动情况，选择交流远输智能中继电源的输入电压范围；
④根据负载功率的大小，负载功率因数及负载性质，选择交流远输智能中继电源的额定容量；通常交流远输智能中继电源容量宜为末端设备容量的2倍。
⑤远程检测
⑥本产品内置RS485与RS232、R J45通讯接口，通过光纤或无线通讯网络与监控中心实现联网，接受监控中心对各类电量数据的远程监控。
